汽車鍍膜硬度測試規範｜JIS K5600-5-4鉛筆刮痕硬度測試方法詳解與結果分析

汽車鍍膜硬度的正確測試方法什麼?

測試條件

JIS K5600-5-4 刮痕硬度測試採用鉛筆法進行，測試環境要求為：

• 溫度：23°C ± 2°C
• 相對濕度：50% ± 5%

鉛筆的準備

1. 將鉛筆削成鈍狀，使筆芯露出木頭部分5-6毫米。
2. 確保鉛筆尖端表面光滑，無劃痕或凹槽。
3. 將鉛筆以90度角握持，並在紙張上摩擦筆尖，直至其變平。每次測試前均需重複此步驟。

測試步驟

1. 將測試樣品放置在堅硬且平坦的表面上。
2. 將鉛筆裝入測試裝置，直至鉛筆與樣品接觸，確保裝置與樣品表面平行。
3. 確保鉛筆尖端接觸到測試樣品，然後以每秒0.5至1毫米的速度推動裝置，使其在表面上移動至少7毫米。
4. 根據以下標準仔細檢查測試樣品表面。如果未見劃痕，換用更硬的鉛筆並重複步驟3到6。

刮痕硬度標準

1. 塑性變形：測試樣品表面出現凹陷或損壞。
2. 結合性斷裂：樣品表面塗層出現斷裂。
3. 綜合結果：以上兩種情況的結合。

塗層硬度的衡量標準：不會在樣品表面留下劃痕的最硬鉛筆即為該塗層的硬度等級。

測試重複性：若第一次測試結果與第二次差異超過一個鉛筆硬度等級，應舍棄結果並重新開始測試。

測試樣品與結果

測試樣品準備

• 基材：塗有基礎材料的塗層板，尺寸為200 x 100毫米。
• 玻璃板：塗有混合玻璃塗層的玻璃板，尺寸為200 x 100毫米。

塗層板測試結果

在基礎材料上的混合玻璃塗層硬度為H。

玻璃板測試結果

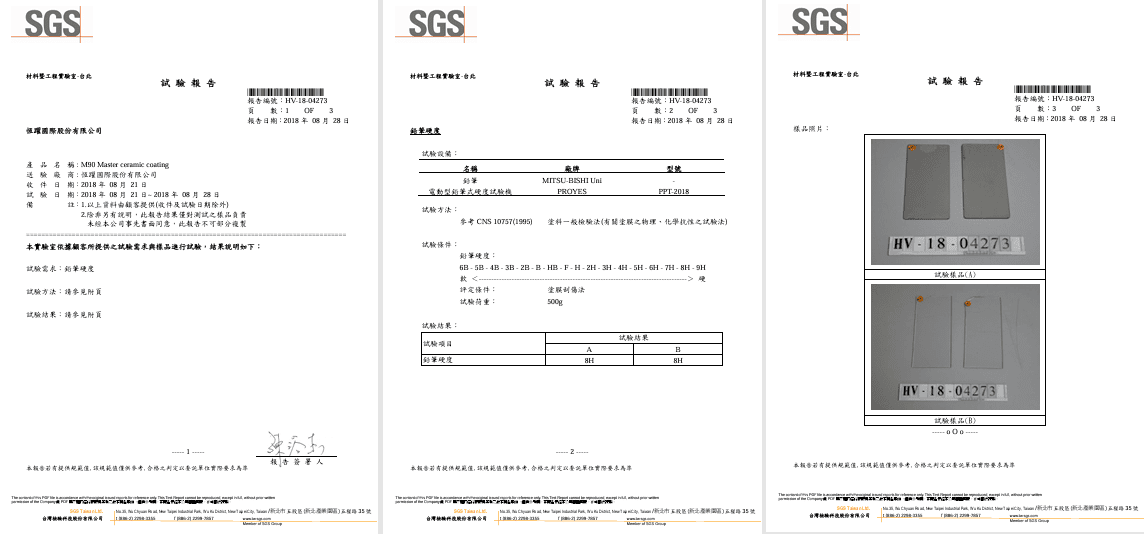

在玻璃板上的混合玻璃塗層硬度為5H。以上測試由日本塗料檢驗測試協會執行。
